PLUMBING EQUIPMENT 配管工具
アングル加工 ANGLE MACHINES
アングルマシン75
- 75×75×6mm
- Vノッチ
- アングルベンダ
- コーナーカット
- 角切り
- 穴あけ要 別販売品
1台でアングルの曲げ・Vノッチ・コーナーカット加工が可能。
標準セットで最大、ステンレスアングル75×75×6mmの加工が可能。
Vノッチ・ベンダが本体一体型。
本体と油圧ポンプユニットが別々のセパレートタイプ。
Vノッチとベンダ加工をレバー1つで簡単に切替。
最小曲げ寸法は200mm角
仕様
| 品名 | アングルマシン75手元スイッチ | アングルマシン75手元スイッチ（SUS仕様） | アングルマシン75Fフットスイッチ | アングルマシン75Fフットスイッチ（SUS仕様） | アングルマシン75本体 | アングルマシン75本体（SUS仕様） |
|---|---|---|---|---|---|---|
| コードNo. | NZ750 | NZ752 | NZ751 | NZ753 | NZ761 | NZ785 |
| 標準価格 （税抜） | 816,000 円 | 941,000 円 | 858,000 円 | 983,000 円 | 653,000 円 | 778,000 円 |
| 加工材 | 鉄 | 鉄・SUS | 鉄 | 鉄・SUS | 鉄 | 鉄・SUS |
| 最大曲げ能力 | SS400：75×75×6mm／SUS304：75×75×6mm(※) | SS400：75×75×6mm／SUS304：75×75×6mm(※) | SS400：75×75×6mm／SUS304：75×75×6mm(※) | SS400：75×75×6mm／SUS304：75×75×6mm(※) | SS400：75×75×6mm／SUS304：75×75×6mm(※) | SS400：75×75×6mm／SUS304：75×75×6mm(※) |
| 出力 | 17 t（ベンダ）・23 t（Vノッチ） | 17 t（ベンダ）・23 t（Vノッチ） | 17 t（ベンダ）・23 t（Vノッチ） | 17 t（ベンダ）・23 t（Vノッチ） | 17 t（ベンダ）・23 t（Vノッチ） | 17 t（ベンダ）・23 t（Vノッチ） |
| ストローク | 30mm | 30mm | 30mm | 30mm | 30mm | 30mm |
| 本体質量 | 50kg | 50kg | 50kg | 50kg | 50kg | 50kg |
| セット内容 | 本体（Vノッチ・ベンダ一体型）、油圧ポンプユニットFL、手元スイッチ | 本体（Vノッチ・ベンダ一体型）、油圧ポンプユニットFL、手元スイッチ | 本体（Vノッチ・ベンダ一体型）、油圧ポンプユニットFLF、フットスイッチ | 本体（Vノッチ・ベンダ一体型）、油圧ポンプユニットFLF、フットスイッチ | 本体（Vノッチ・ベンダ一体型） | 本体（Vノッチ・ベンダ一体型） |
厚み3・4mm材の加工は専用刃（Vノッチキットt3：コードNo.NZ779）をご使用ください。
特長
金型交換不要で、6種類の加工が可能

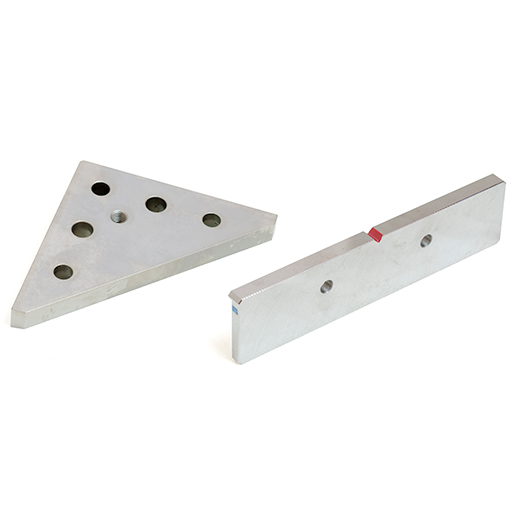

Vノッチ90°
金型交換不要で、6種類の加工が可能
アングルベンダ ※ 最小曲げ寸法は200mm角
金型交換不要で、6種類の加工が可能
角逃げ
金型交換不要で、6種類の加工が可能
コーナーカット45°
金型交換不要で、6種類の加工が可能
コーナーカット90°
金型交換不要で、6種類の加工が可能
角切り
金型交換不要で、6種類の加工が可能
パンチャー (要別販売品)
